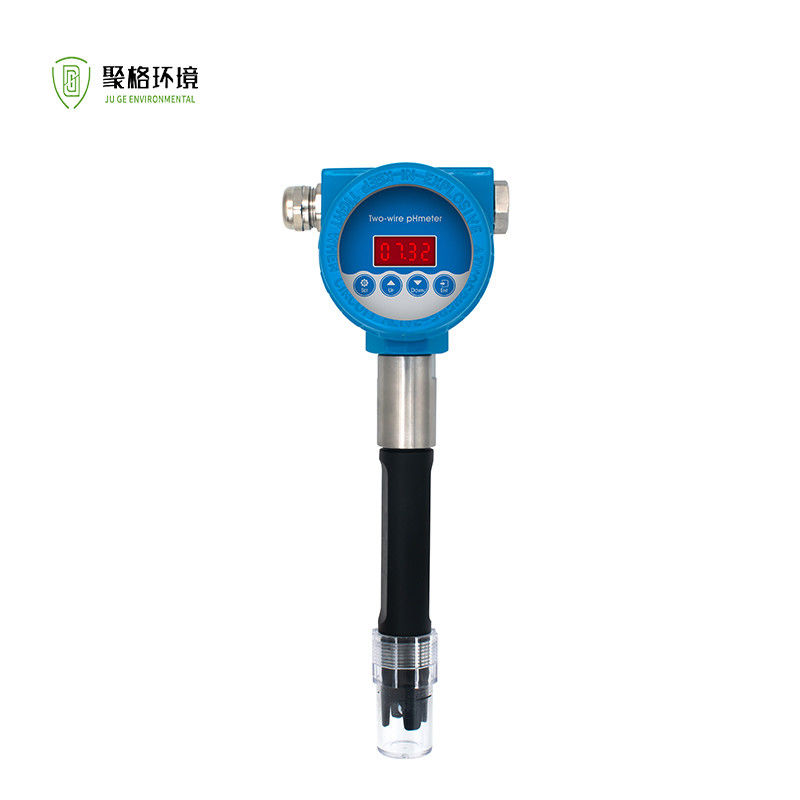

दो तार प्रणाली विस्फोट-प्रूफ पीएच मीटर

‌(1) माप सीमाः‌

पीएचः 0 से 14.00 पीएच

तापमानः -20 से 150.0°C

‌(2) संकल्प:‌

पीएचः 0.01 पीएच

तापमानः 0.1°C

‌(3) मूलभूत त्रुटि:‌

पीएचः ±0.01 पीएच

तापमानः ±0.3°C

‌(4) स्थिरता:‌

पीएचः ≤0.02 पीएच / 24 घंटे

‌(5) सिग्नल आउटपुटः‌

एनालॉग: दो तार प्रणाली 4-20mA (<500Ω)

डिजिटल: HART (वैकल्पिक)

‌(6) बिजली की आपूर्तिः‌

24 वीडीसी, बिजली की खपतः ≤0.3W

‌(7) माउंटिंग विधिःएकात्मिक प्रकार या दीवार-माउंटेड

‌(8) सुरक्षा की डिग्रीःIP66

‌(9) नियंत्रक वजनः0.6 किलो

‌(10) उपकरण परिचालन वातावरणः‌

परिवेश का तापमान: -10 से 60°C

सापेक्ष आर्द्रताः ≤90% आरएच

पृथ्वी के चुंबकीय क्षेत्र को छोड़कर चारों ओर कोई मजबूत चुंबकीय क्षेत्र हस्तक्षेप नहीं।

>>नियम

पीएच इलेक्ट्रोड माप का मूल सिद्धांत नेर्स्ट समीकरण है। पॉटेंशियोमेट्रिक विश्लेषण में इस्तेमाल होने वाले सेंसर को गैल्वानिक सेल कहा जाता है।गैल्वानिक सेल एक ऐसी प्रणाली है जो रासायनिक प्रतिक्रिया ऊर्जा को विद्युत ऊर्जा में परिवर्तित करती हैइस सेल का वोल्टेज विद्युत गतिशील बल (ईएमएफ) के रूप में जाना जाता है। इस ईएमएफ में दो अर्ध-कोशिकाएं होती हैं। एक अर्ध-कोशिका माप सेंसर है,जिसकी क्षमता विशिष्ट आयनों की गतिविधि से संबंधित है; दूसरा संदर्भ आधा सेल है, जिसे अक्सर संदर्भ सेंसर कहा जाता है, जो आमतौर पर माप समाधान और उपकरण से जुड़ा होता है।

ओआरपी (ऑक्सीकरण-कमी क्षमता) पानी की गुणवत्ता का एक महत्वपूर्ण संकेतक है। हालांकि यह स्वतंत्र रूप से पानी की गुणवत्ता निर्धारित नहीं कर सकता है,यह अन्य जल गुणवत्ता मापदंडों को एकीकृत करके जल प्रणालियों के पारिस्थितिक वातावरण को दर्शाता है.

पानी में प्रत्येक पदार्थ के अपने अद्वितीय ऑक्सीकरण-संशोधन गुण होते हैं। सरल शब्दों में इसे इस प्रकार समझा जा सकता हैः सूक्ष्म स्तर पर, विभिन्न पदार्थों में ऑक्सीकरण-संशोधन क्षमता भिन्न होती है।ये पदार्थ एक समग्र मैक्रोस्कोपिक रेडॉक्स विशेषता बनाने के लिए बातचीत करते हैं. ओआरपी समाधान में सभी पदार्थों के सामूहिक रेडॉक्स व्यवहार को दर्शाता है। एक उच्च ओआरपी मजबूत ऑक्सीकरण क्षमता का संकेत देता है, जबकि एक कम ओआरपी कमजोर ऑक्सीकरण क्षमता का सुझाव देता है।एक सकारात्मक क्षमता ऑक्सीकरण गुणों को दर्शाता है, जबकि एक नकारात्मक क्षमता घटती गुणों का संकेत देती है।

>>इंस्टॉलेशन आरेख

उपयोग से पहले, इलेक्ट्रोड सुरक्षात्मक टोपी को खोलें और इसे उपयुक्त माउंटिंग ब्रैकेट या सामान के साथ स्थापित करें।

१.साइडवॉल की स्थापना: सुनिश्चित करें कि इंटरफेस झुकाव कोण 15 डिग्री से अधिक है।

२.ऊपरी फ्लैंज की स्थापनानोटः फ्लैंज के आयाम और इलेक्ट्रोड डालने की गहराई।

३.पाइप की स्थापना: पाइप व्यास, प्रवाह गति और दबाव पर विचार करें।

चार।प्रवाह के माध्यम से स्थापना: प्रवाह वेग और दबाव की निगरानी करें।

५.डुबकी लगाने की स्थापना: आवश्यकतानुसार ब्रैकेट की लंबाई समायोजित करें।

>>इलेक्ट्रोड का रखरखाव और देखभाल

प्रयोग से पहले सुरक्षात्मक टोपी को खोल दें और इलेक्ट्रोड बल्ब और तरल जंक्शन को नमूना में डुबो दें।

○ यदि इलेक्ट्रोलाइट वाष्पीकरण के कारण इलेक्ट्रोड की नोक के पास या टोपी के अंदर नमक के क्रिस्टल बनते हैं, तो पानी से कुल्ला करें। यह डायलिसिस झिल्ली के सामान्य कार्य का संकेत देता है।

○ ग्लास बल्ब में हवा के बुलबुले देखने के लिए इलेक्ट्रोड को लंबवत हिलाएं।

◆ तेजी से प्रतिक्रिया के लिए शीशे के झिल्ली को हाइड्रेटेड रखें। माप या कैलिब्रेशन के बाद: इलेक्ट्रोड को अच्छी तरह से कुल्ला करें। सुरक्षा टोपी में भंडारण समाधान (3 मोल/एल केसीएल) डालें।

○ टर्मिनल कनेक्शन को सूखा रखें। यदि दूषित हो तो निर्जल शराब से साफ करें।

○ लंबे समय तक आसुत पानी, प्रोटीन के घोल या सिलिकॉन वसा के संपर्क में आने से बचें।

○ बुजुर्ग इलेक्ट्रोडों के लिए, जिनकी झिल्ली या अवशेष धुंधले हों, उन्हें 10% एचसीएल में भिगो दें और फिर कुल्ला करें।

○ इलेक्ट्रोड को नियमित रूप से साफ करें और कैलिब्रेट करें।

>>जीवनकाल

सामान्य परिस्थितियों में उचित रखरखाव के साथ, इलेक्ट्रोड 12 महीने से अधिक समय तक रहते हैं। यहां तक कि अप्रयुक्त इलेक्ट्रोड का शेल्फ जीवन 12 ∼ 24 महीने (यदि सही ढंग से संग्रहीत किया जाता है) है। मजबूत एसिड, बेस,उच्च तापमान, या संक्षारक तरल पदार्थ जीवनकाल को छोटा करता है। इलेक्ट्रोड उपभोग्य हैं और आम तौर पर वारंटी द्वारा कवर नहीं होते हैं।

>>इलेक्ट्रोड कैलिब्रेशन

○ उपयुक्त सांद्रता के ताजे पीएच/ओआरपी मानक बफर समाधानों का प्रयोग करें।

○ सुरक्षात्मक टोपी हटा दें और इलेक्ट्रोड को आसुत पानी से कुल्ला करें।

○ उपकरण को कैलिब्रेशन मोड में सेट करें (विवरण के लिए उपकरण मैनुअल देखें) ।

○ कैलिब्रेशन के बाद, वास्तविक नमूनों को मापें।
